箱式變電站作為一體化配電設備，能實現高壓接入、電壓轉換、低壓配電全流程，其穩定運行依賴科學合理的內部結構設計。作為專業變壓器生產廠家，本文拆解箱式變電站的內部結構，帶你看清每個核心模塊的作用。

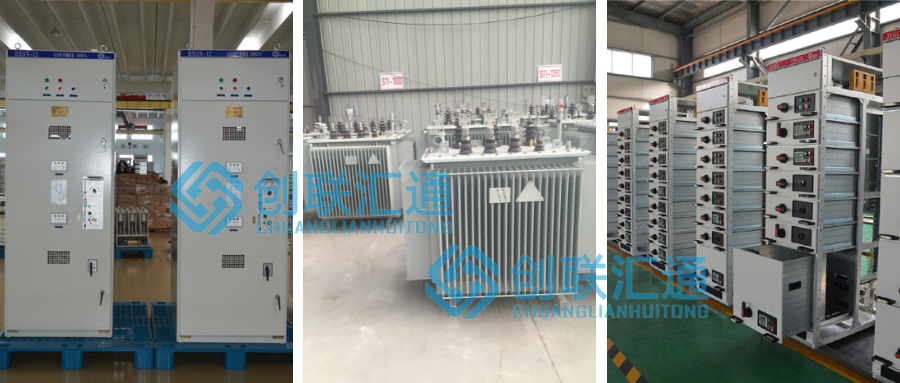

箱式變電站的內部結構以“功能分區”為核心，標準配置包含高壓室、變壓器室、低壓室三大核心區域，部分特殊類型會優化整合，但核心功能不變。
1.高壓室：高壓室是箱式變電站接入高壓電力的核心區域，內部組件聚焦“高壓控制與保護”，防止高壓電路故障擴大。
核心組件：高壓負荷開關、熔斷器、高壓斷路器、避雷器、電流互感器、電壓互感器等。
核心作用：接收外部10kV/35kV高壓電力，通過開關控制電力通斷，熔斷器和避雷器可抵御過載、短路、雷擊等風險，互感器則用于監測高壓電路的電壓、電流數據。
結構特點：采用密封式設計，防護等級≥IP44，內部元件固定在金屬框架上，接線規范有序，方便檢修。
2.變壓器室：變壓器室是箱式變電站的“心臟區域”，內部核心是變壓器，也是實現電壓轉換的關鍵。
核心組件：配電變壓器（油浸式或干式）、溫度監測裝置、散熱系統。
核心作用：將高壓室輸入的高壓電，通過電磁感應原理轉換為低壓電（通常為0.4kV），滿足各類用電設備需求。溫度監測裝置實時監控變壓器溫度，散熱系統（散熱器、冷卻風機）保障設備在安全溫度范圍內運行。
結構特點：空間獨立密封，油浸式變壓器室配備排油裝置和防火隔板，干式變壓器室預留通風通道，避免故障影響其他區域。
3.低壓室：低壓室是箱式變電站輸出電力的核心區域，內部組件聚焦“低壓配電與安全保護”，直接對接終端用電設備。
核心組件：低壓配電柜、斷路器、漏電保護器、熔斷器、電能計量表、接線端子排等。
核心作用：將變壓器轉換后的低壓電，分成多個回路（照明、動力、消防等），通過斷路器、保護器控制各回路通斷，計量表統計用電量，實現電力有序分配和故障防護。
結構特點：采用模塊化設計，低壓柜分區布局，回路標識清晰，方便后期擴容和檢修，部分智能型低壓室還會配置遠程監測模塊。
如果您想了解特定類型箱變的內部結構細節，或需要根據項目需求定制設備，歡迎隨時咨詢！
